مشروع بنغلاديش للطاقة الشمسية على سطح بنغلاديش بقدرة 55 ميجاوات – حل لتوريد كابلات الطاقة بجهد متوسط

خلفية المشروع

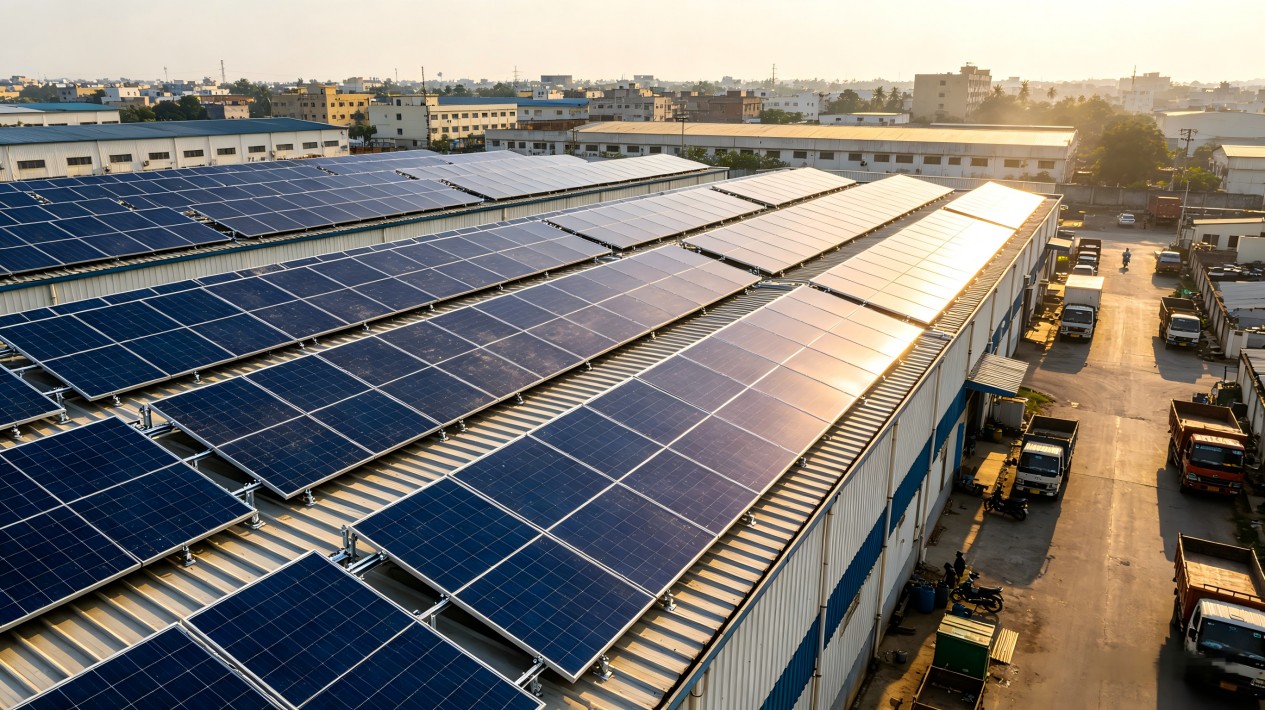

لتلبية الطلب المتزايد على الكهرباء، تعمل بنغلاديش بنشاط على تعزيز تطوير مشاريع الطاقة المتجددة. يتم تركيب مشروع الطاقة الشمسية على الأسطح بقدرة 55 ميغاواط عبر أسطح المنشآت الصناعية الكبيرة في عدة حدائق صناعية، ويعتبر واحدا من أكبر محطات الطاقة الكهروضوئية الموزعة على الأسطح في جنوب آسيا.

تطلب المشروع دمج عدة وحدات تعزيز العاكس الموزعة وربطها بشبكة الطاقة المحلية 20 كيلو فولت/35 كيلو فولت.

متطلبات العملاء

· كانت هذه الكابلات مطلوبة لأنظمة نقل الطاقة الخارجية متصلة بالشبكة بجهد 26/35 كيلوفولت.

· كان يجب أن تلبي المنتجات متطلبات البيئة الاستوائية، بما في ذلك مقاومة درجات الحرارة العالية، ومقاومة الرطوبة، ومقاومة الأشعة فوق البنفسجية، والحماية من القوارض والنمل الأبيض.

· كان من الضروري أن توفر الكابلات أداء مقاوم للهب من الفئة B وخصائص أمان خالية من الهالوجين (LSZH) منخفضة الدخان.

· لدعم جدول توصيل الشبكة التدريجي للمشروع، تم تسليم الكابلات على دفعات مع تنسيق إقليمي دقيق وفقا لتقدم التركيب.

· كان مطلوبا شهادة IEC 60502-2 بالإضافة إلى تقارير اختبار الشيخوخة ومثبطات اللهب من طرف ثالث.

حل تشونغدونغ

قمنا بتوفير المنتجين الرئيسيين التاليين للكابل لدوائر مجمع الجهد المتوسط وخطوط محطات التعزيز الصادرة من المشروع:

البند رقم	المواصفات	مجال التطبيق
ZC-YJY23-26/35	3×240مم²	كابل الموصل النحاسي: يستخدم لخط النقل الرئيسي من وحدات تعزيز العاكس إلى نقطة الاتصال بالشبكة.
ZC-YJLY23-26/35	3×300 مم²	كابل الموصلات المصنوعة من الألمنيوم: يستخدم للأقسام عالية التيار، مما يوفر توازنا مثاليا بين كفاءة التكلفة وقدرة حمل التيار.

ميزات المنتج

· تصميم موصل مشترك من النحاس والألمنيوم: تم استخدام موصلات نحاسية لخطوط النقل الرئيسية لضمان فقدان منخفض للطاقة، بينما تم تطبيق موصلات الألمنيوم في الأقسام ذات الأحمال الثقيلة لتحسين تكاليف المشروع.

· هيكل مدرع مزدوج من الشريط الفولاذي: يوفر مقاومة قوية ضد الصدمات الميكانيكية ومناسب لتركيب صينية الكابلات على الأسطح والخارج.

· عزل XLPE: يوفر مقاومة ممتازة للحرارة ومقاومة للشيخوخة مع درجة حرارة تشغيل طويلة الأمد تصل إلى 90 درجة مئوية.

· الغلاف الخارجي المضاد للنمل الأبيض: محسن خصيصا للبيئة ذات النشاط العالي للنمل الأبيض في بنغلاديش.

· تصميم مثبط لهب خالي من الهالوجين منخفض الدخان: يفي بمعايير السلامة العالية من الحرائق المطلوبة لمشاريع الطاقة الكهروضوئية.

التطبيق:

· المصفوفات الكهروضوئية → وحدات متكاملة من محولات العاكس → دوائر مجمع الطاقة

· الجانب عالي الجهد من محولات الترقية إلى المفاتيح المتصلة بالشبكة

· التركيب من أسطح المصانع إلى نقاط الاتصال بالشبكة عبر صواني الكابلات والموصلات

ملاحظات العملاء

"تم التعامل مع العملية بأكملها، من الاتصالات الفنية إلى الإنتاج والتسليم، بشكل احترافي للغاية. بعد وصول الكابلات إلى الموقع، مرت جميع اختبارات الفحص بسلاسة. لقد أعجبنا بشكل خاص بجودة التصعيد وجودة الدرع في كابلات الألمنيوم."

مدير مشتريات المشروع، مقاول EPC، بنغلاديش
